Гидромоторы серии 02 от LHY Powertrain отличаются от распространённых на рынке аналогов.
Они способны обеспечивать необходимый крутящий момент даже при низких оборотах, что позволяет запускаться плавно и чувствительно. Благодаря этому отпадает необходимость в дополнительных редукторах для понижения оборотов. Это сокращает количество компонентов в системе, увеличивает общий механический КПД, снижает потери на сопротивление воздуха и уровень шума машины.
Преимущества:
- устойчивая работа на низких оборотах
- высокий пусковой крутящий момент
- компактная конструкция
- высокая удельная мощность
- высокая надёжность
- длительный срок службы
Конструктивные особенности:
- аксиально-поршневой двигатель с наклонной шайбой для систем с высоким давлением в открытом и закрытом контурах
- оптимизированное поведение при запуске и работе на низких скоростях
- опционально: клапаны продувки для промывки контура и корпуса
- опционально: предохранительные клапаны высокого давления с фиксированными или регулируемыми настройками
- радиальные или осевые порты высокого давления по стандарту SAE
- монтажный фланец SAE с шлицевым валом ANSI или SAE
Технические данные гидромоторов Linde серии HMF-02
|
HMF-02/ HMA-02 |
35 |
55 |
63 |
75 |
85 |
105 |
135 |
165 |
210 |
280 |
|
|
Макс. рабочий объём |
cc/rev |
35.6 |
54.7 |
63 |
75.9 |
85.6 |
105 |
135.6 |
165.6 |
210 |
281.9 |
|
Макс. рабочая скорость |
rpm |
4500 |
4100 |
3900 |
3800 |
3600 |
3500 |
3200 |
3100 |
2700 |
2400 |
|
Макс. скорость* |
rpm |
4800 |
4400 |
4200 |
4100 |
3850 |
3800 |
3500 |
3400 |
3000 |
2700 |
|
Номинальное давление |
bar |
450 |
450 |
450 |
450 |
450 |
450 |
450 |
450 |
450 |
450 |
|
Макс. давление** |
bar |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
500 |
|
Макс. давление в корпусе |
bar |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
|
Крутящий момент (p = 430 бар; давление подпитки = 20 бар) |
Nm |
244 |
374 |
431 |
519 |
586 |
719 |
928 |
1133 |
1438 |
1929 |
|
Угловая мощность (теор.)*** |
kW |
115 |
161 |
176 |
207 |
221 |
263 |
311 |
368 |
407 |
485 |
|
Масса (приблиз.). (без масла) |
kg |
16 |
19 |
24 |
26 |
33 |
33 |
39 |
76 |
101 |
146 |
* макс. переходная скорость, которая может возникать временно
** макс. переходное давление, которое может возникать временно
*** (Vmax × nmax × ∆p 430 бар)

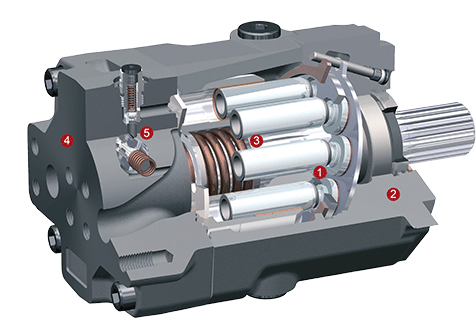

Секционное изображение
-
Поршнево-ползунковый узел: угол наклона башмака 21°
- Корпус: монолитная конструкция для высокой жёсткости
- Вращающаяся группа: непрерывная передача крутящего момента от 0 об/мин до максимальных оборотов
- Корпус распределительной пластины: интеграция различных модульных функций
- Функция промывки: обмен рабочей жидкостью
Поршнево-ползунковый узел: угол наклона башмака 21°
