Благодаря стандартизированным интерфейсам, например, фланцу по ISO, модели CMV и CMF подходят для широкого спектра применений без необходимости использования переходников. Эти двигатели обеспечивают более экономичную работу оборудования за счёт низких потерь на сопротивление вращению и меньшего веса.
Преимущества
- высокая удельная мощность
- высокая скорость
- низкие потери на сопротивление вращению
Конструктивные особенности
- аксиально-поршневые двигатели с наклонной осью для систем с высоким давлением в открытых и закрытых гидроконтурах
- стандартизированные интерфейсы
- опционально: датчик скорости
Системы управления
- гидравлическое 2-позиционное (H200), по умолчанию = Vmax
- гидравлическое плавное (H400), Vmin = 0 см³/об, по умолчанию = Vmax
- электро-гидравлическое 2-позиционное (E200), по умолчанию = Vmax
- электро-гидравлическое плавное (E400), Vmin = 0 см³/об, по умолчанию = Vmax
- электро-гидравлическое (E600), по умолчанию = Vmin
- гидравлическое плавное управление с ограничением по давлению и электрическим выбором стороны давления (H1P6), по умолчанию = Vmax
Технические данные гидромоторов Linde серии CMV
|
CMV |
60* |
85 |
115 |
140 |
170 |
215 |
|
|
Макс. рабочий объём |
cc/rev |
62 |
87.7 |
115.3 |
144.1 |
170 |
217.9 |
|
Макс. рабочая скорость при Vmax |
rpm |
4450 |
3900 |
3550 |
3250 |
3100 |
2900 |
|
Макс. рабочая скорость при Vmin |
rpm |
7200 |
6800 |
6150 |
5600 |
4900 |
4600 |
|
Номинальное давление |
bar |
450 |
450 |
450 |
450 |
450 |
450 |
|
Макс. давление** |
bar |
500 |
500 |
500 |
500 |
500 |
500 |
|
Выходной крутящий момент (при Δp = 430 бар и Vmax) |
Nm |
411 |
582 |
787 |
958 |
1163 |
1471 |
|
Угловая мощность (теор.)*** |
kW |
320 |
427 |
508 |
578 |
597 |
718 |
|
Масса (приблиз.). (без масла) |
kg |
27.7 |
36.3 |
44.8 |
59.2 |
62.1 |
76.4 |
* размер на стадии разработки
** макс. переходное давление, которое может временно возникать
*** (Vmax × nmax при Vmin × ∆p 430 бар)

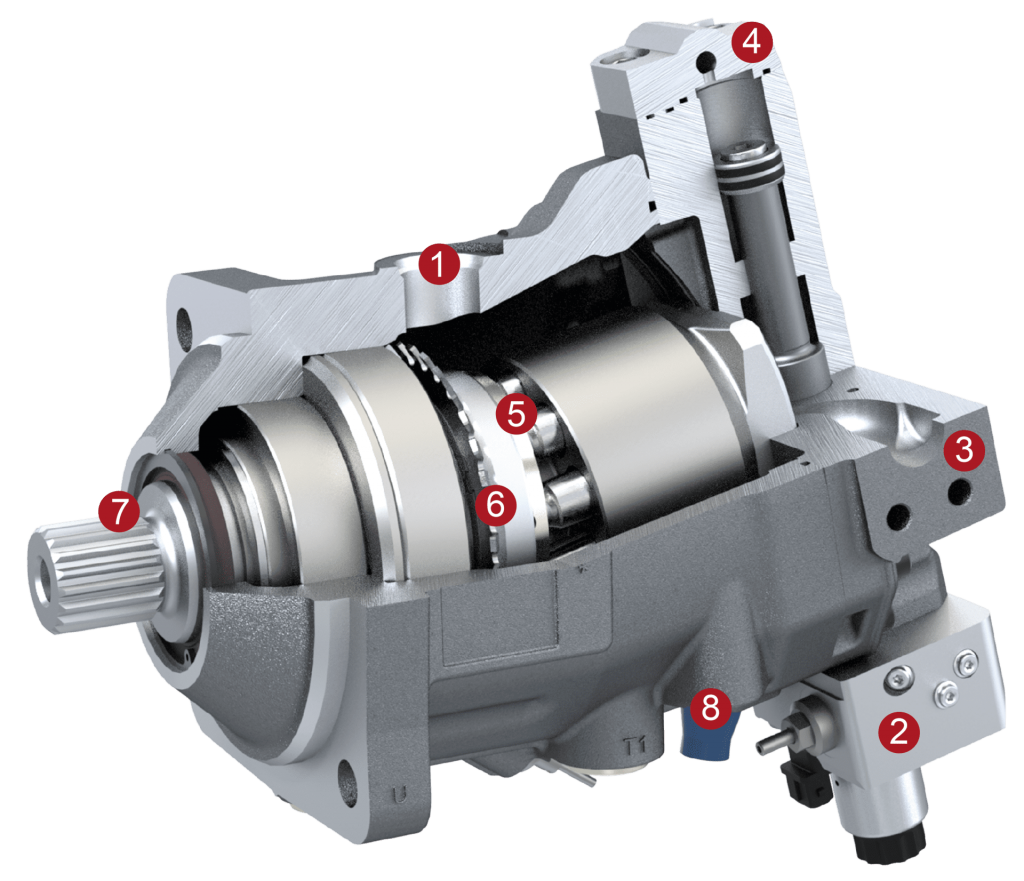

Секционное изображение
-
Прочная конструкция двигателя с наклонной осью и высокой удельной мощностью — подходит для широкого спектра применений - Высокая гибкость благодаря модульной концепции с различными базовыми и дополнительными функциями (например, выбор стороны давления)
- Высокая надёжность работы благодаря оптимизированной схеме потока — даже при неблагоприятных условиях эксплуатации
- Асимметрично демпфированный переключатель режимов предотвращает пики давления в корпусе и вибрации
- Вращающаяся группа с регулируемым рабочим объёмом и возможностью работы на высоких скоростях
- Датчик скорости и направления вращения
- Стандартизированные интерфейсы для лёгкой замены без необходимости адаптации
- Резьба для крепления подъёмных устройств обеспечивает простоту обращения
Прочная конструкция двигателя с наклонной осью и высокой удельной мощностью — подходит для широкого спектра применений
