Для специалистов в области металлообработки не секрет, что даже самый совершенный фрезерный или токарный станок с ЧПУ может демонстрировать посредственные результаты при неправильно подобранной технологической оснастке. Патрон, цанга и оправка — это не просто «расходники», а ключевые элементы, напрямую влияющие на точность, качество поверхности и, в конечном итоге, на рентабельность производства. Ошибка в их выборе ведет к биению, вибрациям, браку и преждевременному износу как самого инструмента, так и узлов дорогостоящего оборудования.
В этой статье специалисты ООО «ПМИ инжиниринг», опираясь на многолетний опыт оснащения промышленных предприятий Беларуси, разберут ключевые нюансы выбора патронов, цанг и оправок, чтобы вы могли принимать взвешенные решения и выжимать максимум из своего станочного парка.
1. Токарный патрон: основа для точного вращения
Токарный патрон отвечает за надежное крепление заготовки. Его выбор определяет возможности обработки.
Ключевые параметры выбора:
- Тип и размер: Трехкулачковые самоцентрирующиеся — самые распространенные для круглых и шестигранных заготовок. Четырехкулачковые независимые необходимы для прямоугольного или несимметричного проката. Диаметр патрона (например, 250 мм) должен соответствовать размеру заготовок и мощности станка.
- Максимальное усилие зажима: Измеряется в килоньютонах (кН). Недостаточное усилие — заготовка провернется или сместится. Чрезмерное — деформация тонкостенных деталей (гильз, втулок).
- Точность (биение): Указывается в миллиметрах или микронах. Для чистовых и прецизионных работ требуются патроны с биением не более 0.01-0.03 мм на диаметре. Для черновой обработки допустимы большие значения.
- Материал кулачков и тип: Стандартные стальные кулачки, твердосплавные напайки для жесткого захвата или мягкие кулачки, которые можно точно расточить под конкретную нестандартную деталь.
Совет от ПМИ: При регулярной работе с короткими партиями разноразмерных деталей рассмотрите оснащение станка пневматическим или гидравлическим патроном с системой быстрой смены. Это сократит время переналадки в разы и повысит повторяемость установки.
2. Цанговый патрон и цанга: универсальность для фрезы и прутка
Цанговая система — основной способ крепления режущего инструмента в шпинделе фрезерного станка и заготовки (прутка) в токарном.
На что обратить внимание:
- Стандарт и форма: Самые распространенные — ER (например, ER32, ER40). Коллекция ER обеспечивает большой диапазон зажима (обычно 1 мм) и хорошую силу затяжки. Для высоких нагрузок существуют стандарты SK и TG, обладающие большей массой и жесткостью.
- Качество цанги: Экономия на цанге — классическая ошибка. Дешевые цанги из некачественной стали быстро теряют упругость, их прорези «раскрываются», что приводит к проскальзыванию инструмента и критическому биению. Признак хорошей цанги — точная геометрия, шлифованная конусная поверхность и аккуратная обработка прорезей.
- Геометрическое соответствие: Цанга, патрон (цангодержатель) и затяжная гайка должны быть одного стандарта и от одного надежного производителя. Микронные несоответствия в конусе уничтожат точность всей системы.
- Термостойкие цанги: Для высокоскоростной обработки (HSM) или продолжительной работы используйте цанги с маркировкой «Thermo-Grip» или аналогичные. Они компенсируют тепловое расширение, предотвращая ослабление зажима.

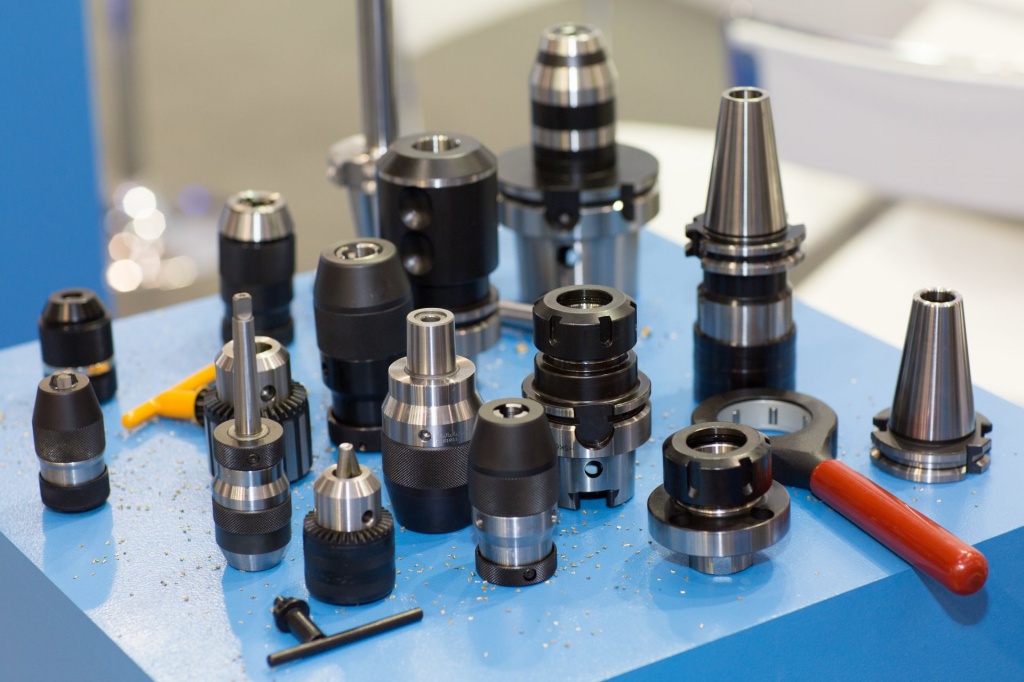

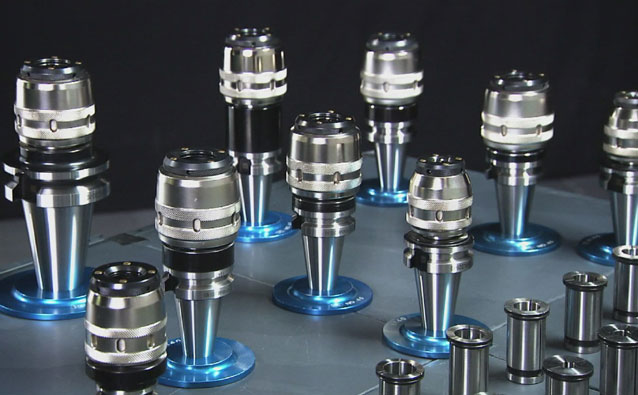

3. Оправка для фрезерного станка: передача крутящего момента без потерь
Оправка — это окончательный интерфейс между шпинделем станка и режущим инструментом. Ее состояние определяет биение инструмента.
Типы и особенности:
- Цанговые оправки: Наиболее универсальны, используются с цангами ER. Подходят для фрез, сверл, разверток.
- Оправки под сменные головки (Capto, KM, HSK): Используются в современных высокопроизводительных обрабатывающих центрах. Обеспечивают высочайшую жесткость и точность позиционирования в двух плоскостях.
- Гидропластовые оправки: Внутри корпуса находится жидкость под давлением, которая равномерно обжимает инструмент по всей длине контакта. Обеспечивают минимальное биение (менее 3 мкм) и идеальны для чистовой обработки и при работе с длинными вылетами.
- Термоусадочные оправки: Инструмент устанавливается в оправку, которая затем нагревается и зажимает его при остывании. Дают максимальную концентричность и жесткость, но требуют специального оборудования для смены инструмента.
Критический параметр — балансировка. Несбалансированная оправка с инструментом на высоких оборотах вызывает вибрации, которые ухудшают качество поверхности, снижают стойкость инструмента и ведут к износу подшипников шпинделя. Для скоростей выше 8000 об/мин обязательна балансировка в сборе с инструментом.
Практические рекомендации по выбору и эксплуатации от ООО «ПМИ инжиниринг»
- Приоритет — система, а не элемент. Стремитесь к использованию совместимых систем «оправка-патрон-цанга-инструмент» от проверенных производителей. Это гарантирует заявленную точность.
- Регулярная проверка и обслуживание. Контролируйте биение с помощью индикатора. Очищайте конусные поверхности от стружки и грязи перед каждой установкой. Своевременно меняйте изношенные цанги.
- Правильный момент затяжки. Используйте динамометрический ключ! Недо- или перетягивание затяжной гайки цангового патрона — прямая причина потери точности и поломок.
- Учет специфики обработки. Для черновой обработки с большим съемом материала важна жесткость и максимальный диаметр хвостовика инструмента. Для чистовой — минимальное биение. Для глубокой обработки — длинная и тонкая оправка с компенсацией вибраций.
Инвестиции в качественную технологическую оснастку окупаются повышением точности, снижением процента брака, увеличением стойкости дорогостоящего режущего инструмента и сохранением ресурса станка. Правильно подобранный патрон, цанга и оправка превращают станок с ЧПУ из просто машины для съема стружки в предсказуемый, точный и высокопроизводительный инструмент для создания сложных деталей.
